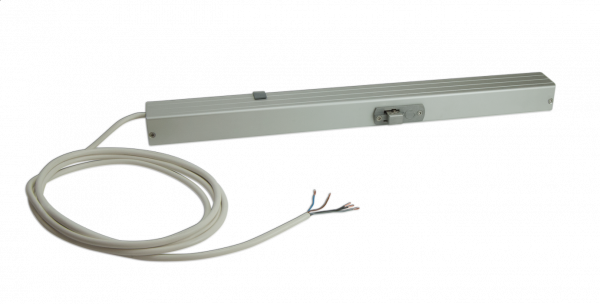

Kettenantrieb EA230-K-50/1000-S
| Artikelnummer | M2 5163 S |
| Eingangsspannung | 230 V AC |
| Bemessungsstrom | 0.15 A |
| Laufgeschwindigkeit | 8 mm/s |
| Schutzart | IP32 |
| Einschaltdauer | 30 % |
Kettenantrieb EA230-K-50/1000-S
230 V AC / 0,15 A / 500 N / 1000 mm Hub / Synchronantrieb
Kettenantrieb für kontrollierte natürliche Lüftungsanwendungen.
Flexibler Einbau an Hauptschließkanten.
Geeignet für Rahmen- und Flügelmontage an ein- und auswärts öffnenden Flügel/Klappen in der Fassade.
Technische Daten:
Bemessungsspannung: 230 V AC ± 10 %
Bemessungsstrom: 0,15 A
Einschaltdauer: ED 30 % (ON: 3 min / OFF: 7 min)
Druckkraft: 500 N
Zugkraft: 500 N
Nennverriegelungskraft: ≤ 700 N
Hublänge: 1000 mm
Laufgeschwindigkeit: 8 mm/s
Schutzart: IP32
Temperaturbereich: -5°C – 75°C
Gehäuse: Aluminium-Profilgehäuse EV1 eloxiert
Anschlussleitung: Silikonanschlussleitung 5 x 0,75 mm² (Länge 3.000 mm)
Abschaltung: eingebaute elektronische Lastabschaltung
Abmessungen (LxBxH): 940 x 50 x 41 mm
Gewicht: 2,5 kg
Konsolen nicht inbegriffen
Optionen:
- Beschichtung nach RAL oder DB
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Kettenantrieb EA230-K-50/1000-S
Artikelnummer: M2 5163 S
WEEE-Reg.-Nr.: DE 97535049
| Matchcode | EA230-K-50/1000-S |
| Artikelname | Kettenantrieb EA230-K-50/1000-S |
| Artikelnummer | M2 5163 S |
| Eingangsspannung | 230 V AC |
| Bemessungsstrom | 0.15 A |
| Eingangsspannungsbereich | - 10 % / + 10 % |
| Hublänge | 1000 mm |
| Druckkraft | 500 N |
| Zugkraft | 500 N |
| Nennverriegelungskraft | 700 N |
| Abschaltung | Integrierte elektronische Lastabschaltung |
| Laufgeschwindigkeit | 8 mm/s |
| Schutzart | IP32 |
| Einschaltdauer | 30 % |
| Montageart | aufgesetzt |
| Gewicht | 2.5 kg |
| Gehäuse | Aluminium Profilgehäuse E6/EV1 eloxiert |
| Gehäuseart | Aluminium |
| Farbe | Auf Anfrage |
| Gehäuselänge | 940 mm |
| Gehäusebreite | 50 mm |
| Gehäusehöhe | 41 mm |
| Schutzklasse | II |
| Anschlussleitung | Silikonanschlussleitung 5 x 0,75 mm² (Länge 3.000 mm) |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |
| Inklusive Konsolen | nein |
