Klapparm² Türöffner PA-KL²-T-50

    ArtikelnummerM2 2021
    Eingangsspannung24 V DC
    Bemessungsstrom1.6 A
    Öffnungswinkel122 °
    SchutzartIP54
    Einschaltdauer30 %
Klapparm² Türöffner PA-KL²-T-50/122deg 24 V DC / 1,6 A / 500 N / 122°... mehr
Produktinformationen "Klapparm² Türöffner PA-KL²-T-50"

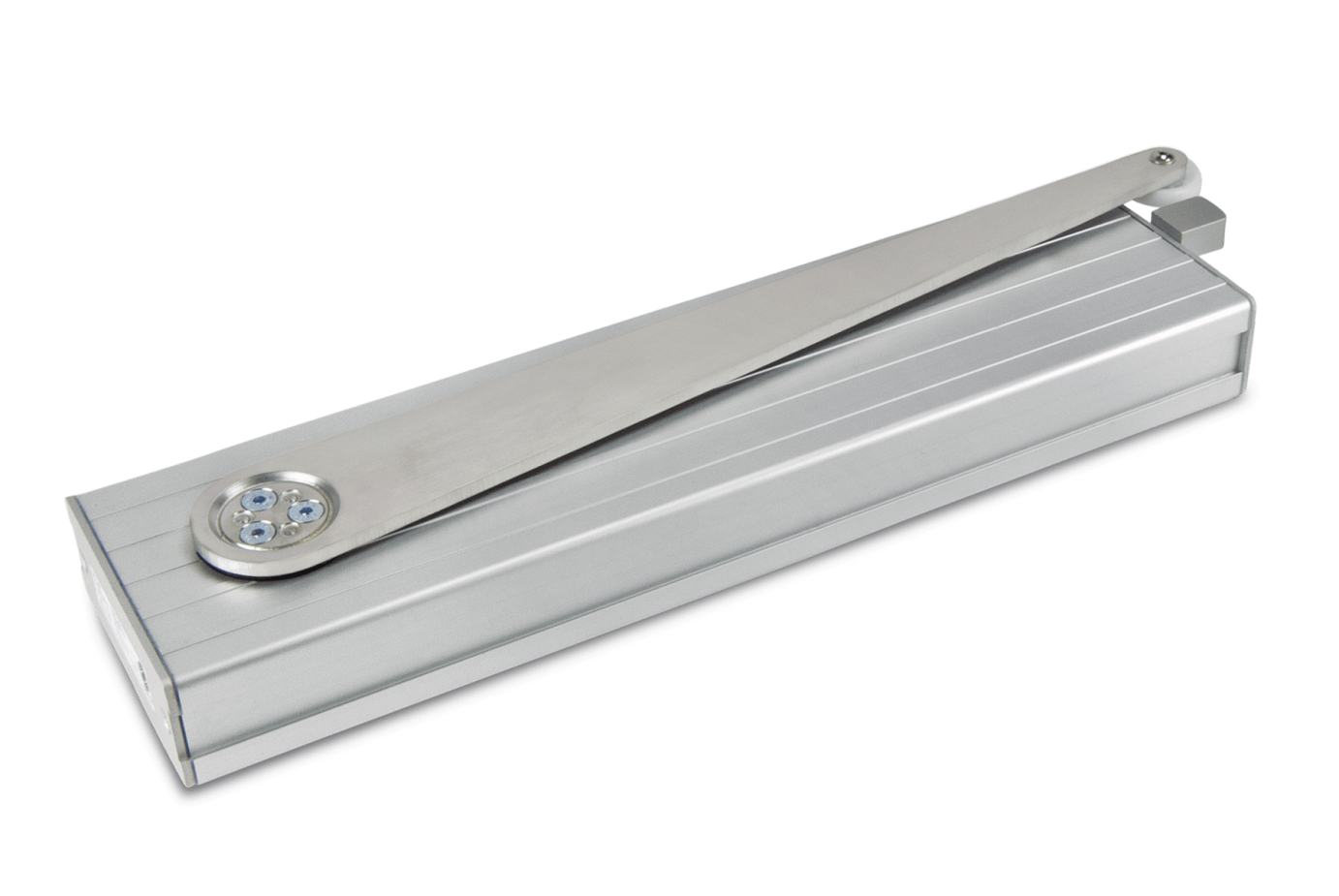

Klapparm² Türöffner PA-KL²-T-50/122deg
24 V DC / 1,6 A / 500 N / 122° Öffnungswinkel
Soloantrieb

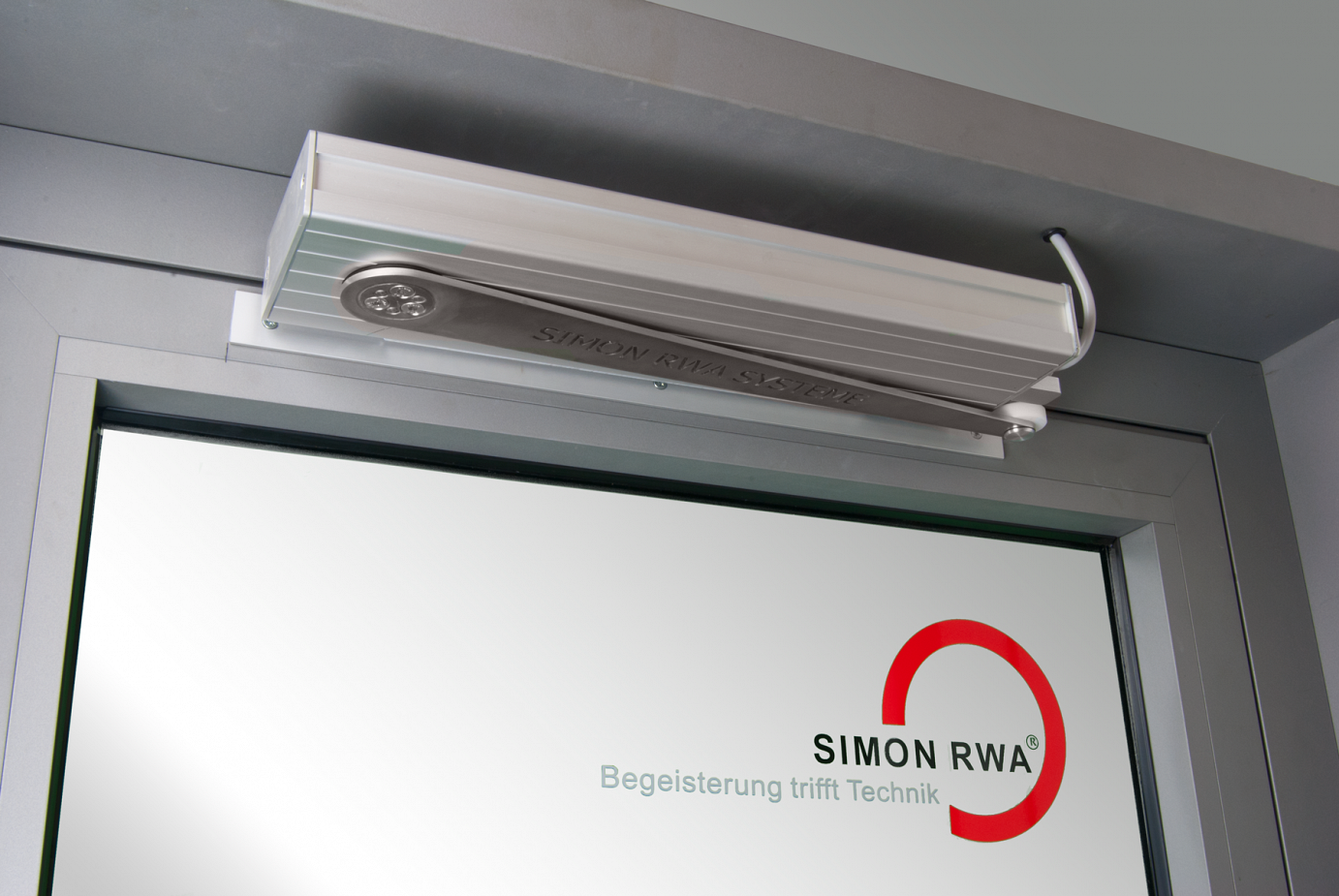

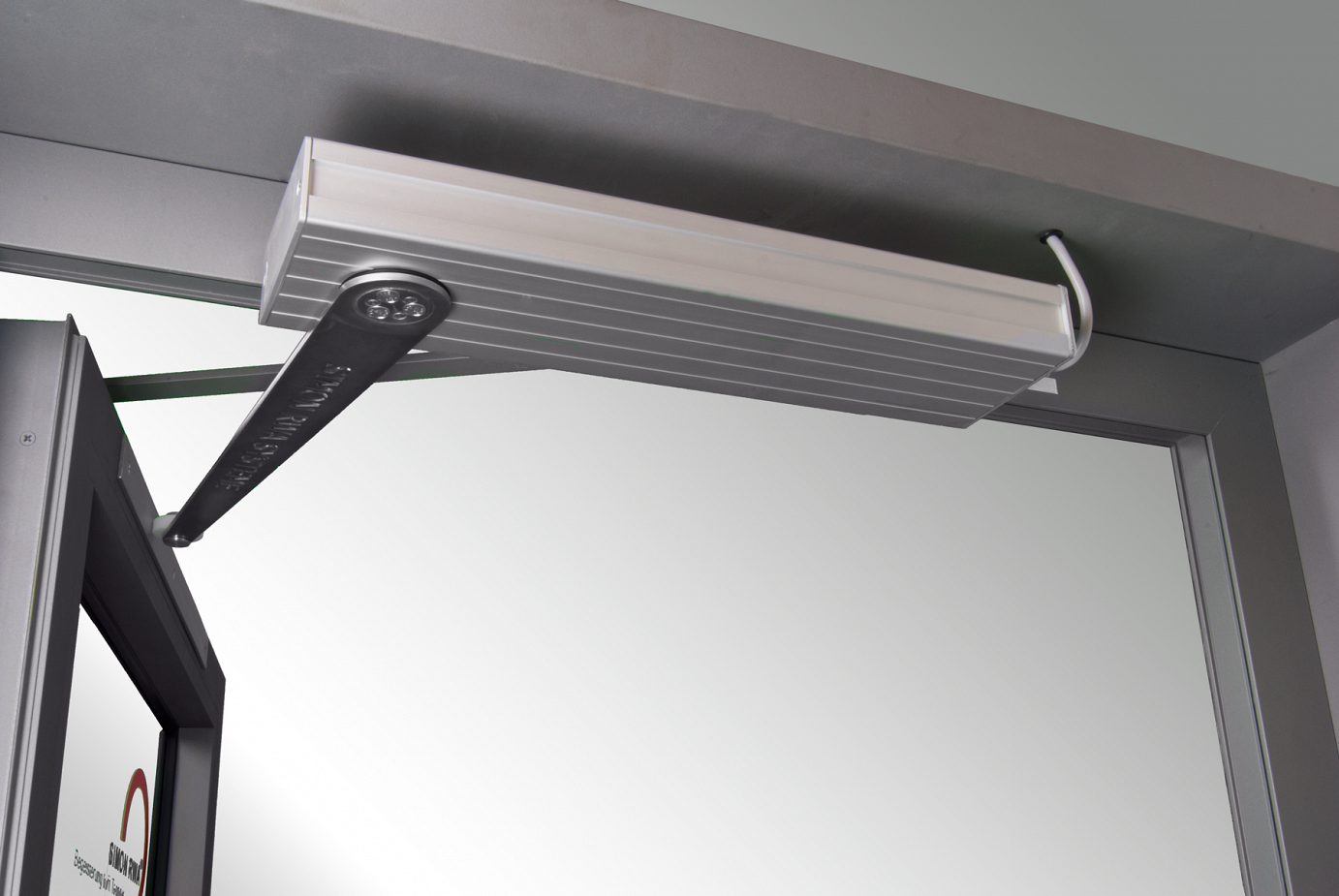

Klapparm² PA-KL²-T Türöffner als elektromechanischer Antrieb zur Öffnung von Türen für die automatisierte Zuluft zur natürlichen Entrauchung. Kraftvoller Antrieb mit 300 N Druckkraft über einen Hebelarm mit Laufrolle, welche nicht direkt mit dem Türblatt verbunden ist. So ergeben sich keine Einschränkungen bei manueller Türöffnung im Normalbetrieb und als Fluchtweg. Die Zulufttüren sind selbstschließend mit einem Obertürschließer auszuführen. Geeignet für nach innen und nach außen öffnenden Türen, mit Konsolensatz (Montagewinkel und Montageplatte). Mit integrierter, programmierbarer SICO Abschalttechnik mit Mikroprozessor und SICO-PLUG Anschlussstecker. Arbeitsfolgeregelungen und Anlaufverzögerung sind frei einstellbar. Anschluss für elektrischen Öffner bzw. Motorschloss vorhanden. Geprüft und zertifiziert für Dauerfunktion nach der DIN EN 12101-2.

Technische Daten:
Bemessungsspannung: 24 V DC (- 15 % / + 15 %)
Restwelligkeit: max. 500 mV
Bemessungsstrom: 1,6 A
Einschaltdauer: 30% ED S2 (ON: 3 min. / OFF: 7 min.)
Druckkraft / Nennlast in „AUF“: 500 N
Nennlast in „ZU“: 50 N
Öffnungswinkel max.: 122°
Laufgeschwindigkeit: 2 °/s
Öffnungszeit: innerhalb 60 Sekunden
Schutzart: IP54 (IP65 auf Anfrage)
Temperaturbereich: 0°C bis +75°C
Gehäuse: Aluminium Profilgehäuse E6 / EV1 eloxiert
Hebel: einarmig, Edelstahl, mit Rollmechanismus
Anschluss: SICO-PLUG (ohne Anschlussleitung / -set)
Abschaltung: Integrierte Lastabschaltung mit Mikroprozessor
Potentialfreier Kontakt (frei einstellbar)
Abmessungen (LxBxH): 474 x 58 x 118 mm
Gewicht: 4,22 kg

Optionen:
- Anschlussleitung/ -set
- Beschichtung nach RAL oder DB

Fabrikat:
SIMON PROtec Systems GmbH
Typ: Klapparm² Türöffner PA-KL²-T-50/122deg
Artikelnummer: M2 2021

Weiterführende Links zu "Klapparm² Türöffner PA-KL²-T-50"
Matchcode PA-KL²-T-50/122deg Artikelname Klapparm² Türöffner PA-KL²-T-50... mehr
MatchcodePA-KL²-T-50/122deg
ArtikelnameKlapparm² Türöffner PA-KL²-T-50
ArtikelnummerM2 2021
Eingangsspannung24 V DC
Bemessungsstrom1.6 A
Eingangsspannungsbereich- 15 % / + 15 %
Restwelligkeit500 mV
Öffnungswinkel122 °
Druckkraft500 N
Zugkraft50 N
KlassifizierungDIN EN 12101-2, DIN EN 60335-1, DIN EN 60335-2-103
AbschaltungIntegrierte Lastabschaltung mit Mikroprozessor
Laufgeschwindigkeit2 °/s
SchutzartIP54
Einschaltdauer30 %
Montageartaufgesetzt
Gewicht4.22 kg
GehäuseAluminiumgehäuse E6 / EV1 eloxiert
GehäuseartAluminium
FarbeRAL & DB Farben
Gehäuselänge474 mm
Gehäusebreite58 mm
Gehäusehöhe118 mm
SchutzklasseIII
AnschlussleitungSICO PLUG Anschluss. Exklusive Anschlussleitung / -set.
Nennbetriebstemperatur20 °C
Umgebungstemperaturbereich0 °C - 75 °C
Inklusive Konsolennein
Produktinformation... mehr

Produktinformation

Broschüre Fensterautomation Broschüre Fensterautomation
Katalog (Web) RWA & Lüftung Katalog (Web) RWA & Lüftung
Kurzbroschüre PA- Klapparm² Kurze Broschüre zu den Klapparm² PA-KL², PA-KL²-T Türöffner und PA-KL²-DF Drehflügel, inkl. SICO
Prospekt PA-KL²-T Türöffner Prospekt PA-KL²-T Türöffner
Prospekt_EA-KL2 Prospekt für den Klapparm EA-KL2

Betriebsanleitungen

Betriebsanleitung PA-KL²-T Betriebsanleitung für den Türöffner- Klapparm PA-KL²-T

Technische Details

Montagebeispiele für die Konsole K2 1620 Montagebeispiele für die Konsole K2 1620 in der Laibung

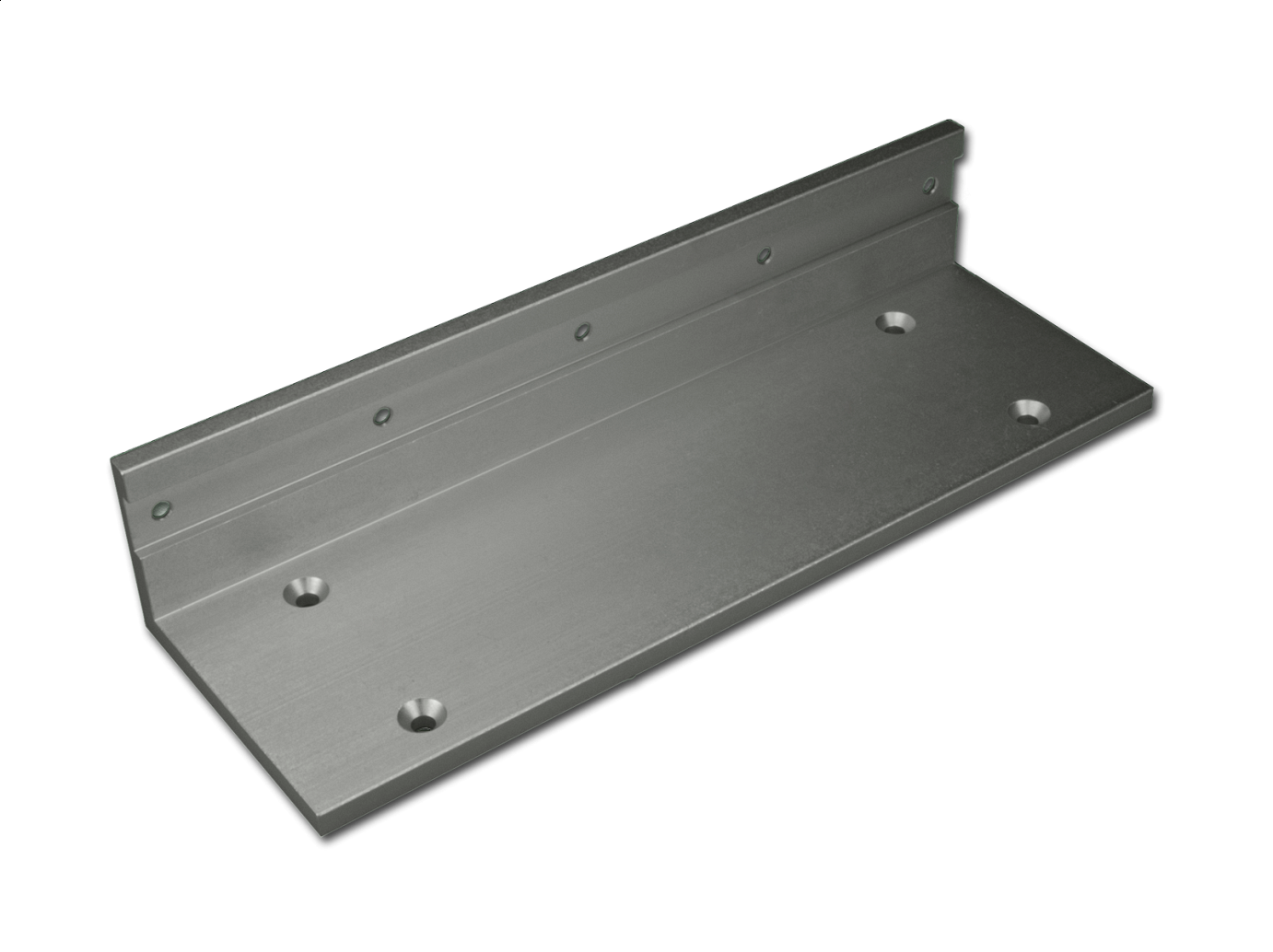

Technische Details zum Montagewinkel K2-1620 Technische Details zur Montage des Montagewinkels K2 1620 in der Laibung

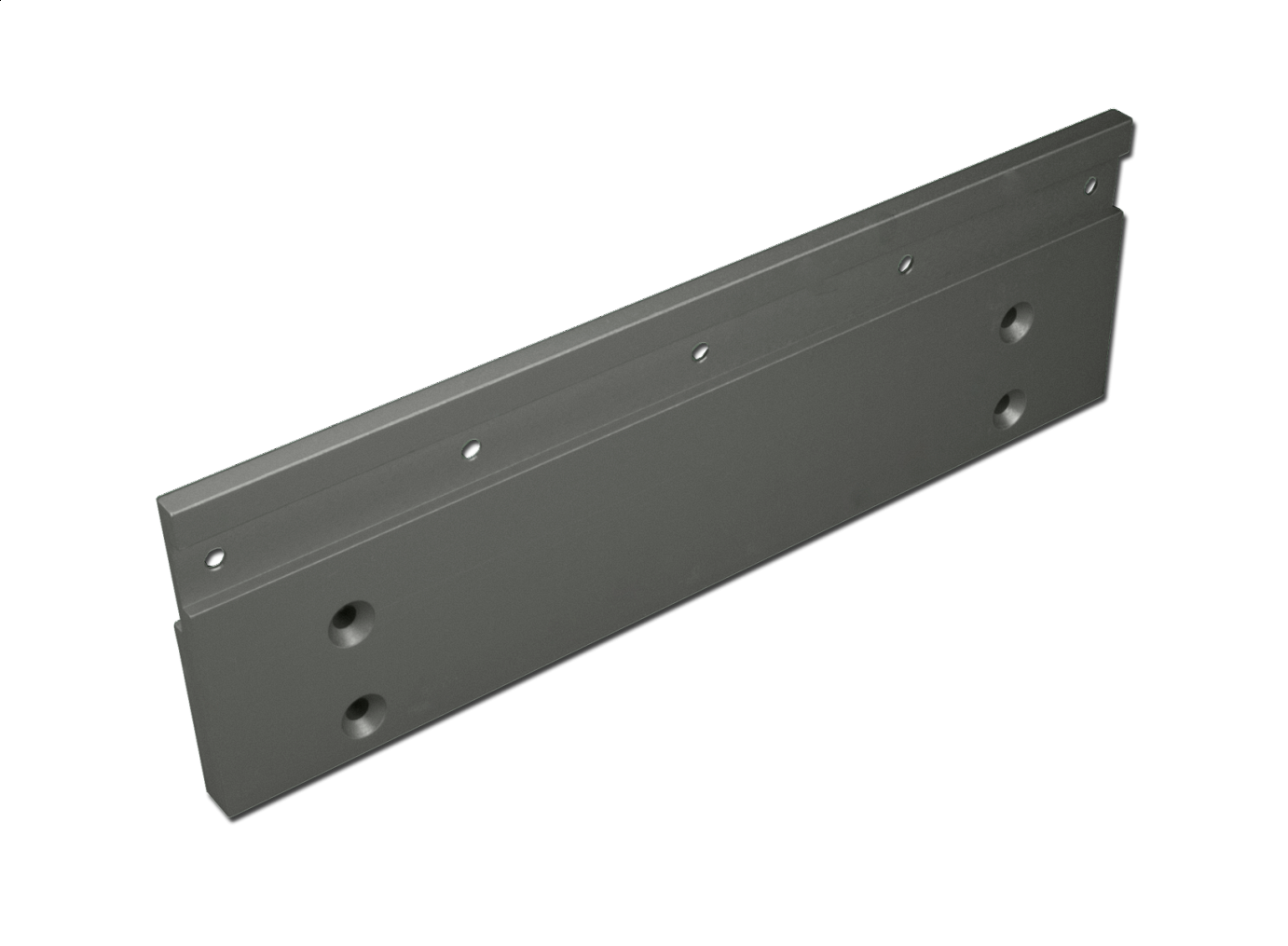

Technische Details zur Montageplatte K2 1621 Technische Details zur Montageplatte K2 1621 zur Montage an der Wand bzw. am Stock
