Kompaktzentrale SHEV 3 IP
| Artikelnummer | ST4 3250 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 3.0 A |
| RWA Gruppen | 1 |
| Lüftungsgruppen | 1 |

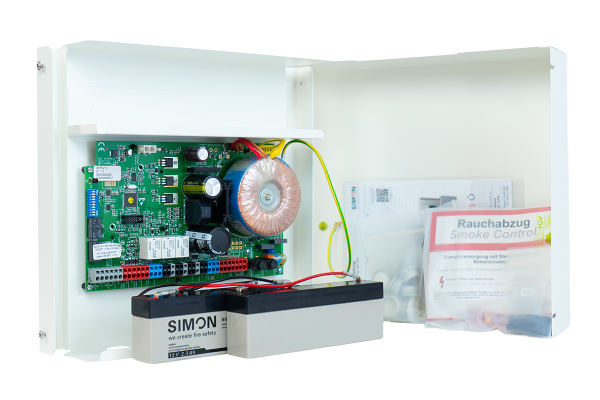

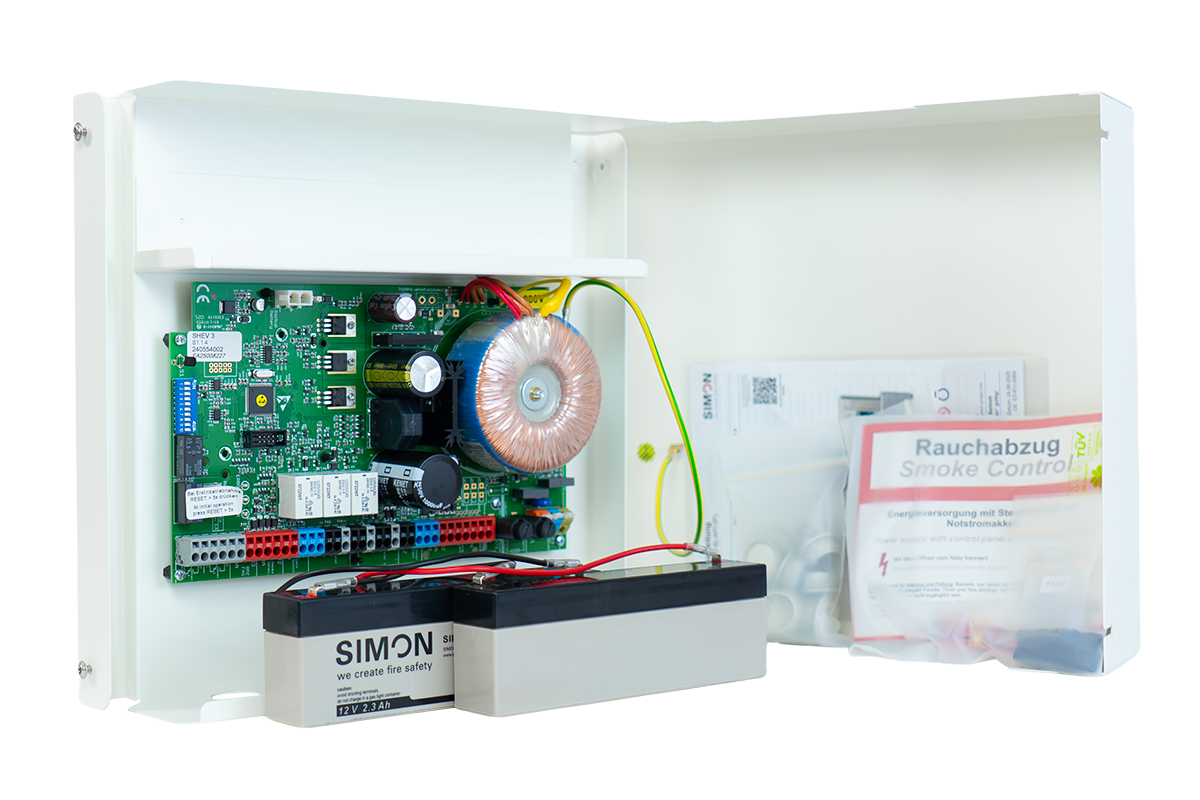

Kompaktzentrale SHEV 3 IP
230 V AC / 24 V DC / 3 A
Die SHEV 3-IP Kompaktzentrale ist eine Steuerzentrale mit einem Ausgangsstrom von 3 A. Die Steuerung enthält eine primäre und sekundäre Energieversorgung sowie die gesamte Steuer- und Regelungstechnik zum Betrieb von 24 Volt DC-Antrieben für Gebäudeöffnungen, z.B. Fenster und Rauchabzugsklappen. Die Kompaktzentrale steuert die Antriebe im Brandfall sowie zur täglichen Be- und Entlüftung. Die SHEV Kompaktzentrale ist speziell für den RWA-Einsatz in Treppenräumen und für NSHEV ausgelegt und bietet alle erforderlichen Anschlüsse für Auslöseeinrichtungen (Handansteuereinrichtung, Rauchmelder, Brandmeldeanlage). Zudem können für tägliche Lüftungsanwendungen entsprechende Komponenten angeschlossen werden: Wind-/Regenmelder, Lüftertaster, Zeitschaltuhren und übergeordnete Steuerungen. Die Lüftungsfunktion ist gleichzeitig eine tägliche Funktionskontrolle der RWA-Anlage. Inklusive 72 Stunden Notstromversorgung. Die SHEV Kompaktzentrale ist nach DIN EN 12101-10 CE zertifiziert und nach ISO 21927-9 geprüft.
Technische Daten:
Eingangsspannung: 230 V AC
Ausgangsspannung: 24 V DC
Ausgangsstrom: 3 A
Überwachung: Dauer- und Kurzzeitbetrieb
Schutzart: IP54
Temperaturbereich: -5°C bis + 40°C
RWA Gruppen: 1
Lüftungsgruppen: 1
Gehäuse: Stahlblech Aufputz
Farbe: Weiß (RAL 9010)
Abmessungen (BxHxT): 325 x 305 x 89 mm
Gewicht: 5,3 kg
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Kompaktzentrale SHEV 3-IP
Artikelnummer: ST4 3250
WEEE-Reg.-Nr.: DE 97535049
| Matchcode | SHEV 3 IP |
| Artikelname | Kompaktzentrale SHEV 3 IP |
| Artikelnummer | ST4 3250 |
| Eingangsspannung | 230 V AC |
| Ausgangsspannung | 24 V DC |
| Ausgangsstrom | 3.0 A |
| Klassifizierung | CE zertifiziert DIN EN 12101-10, geprüft ISO 21927-9 |
| Schutzart | IP54 |
| Einschaltdauer | 30 % |
| RWA Gruppen | 1 |
| Lüftungsgruppen | 1 |
| Gewicht | 4.4 kg |
| Gehäuse | Stahlblechgehäuse in IP54 |
| Gehäuseart | Stahlblech |
| Farbe | weiß (RAL 9010) |
| Gehäusebreite | 325 mm |
| Gehäusehöhe | 305 mm |
| Gehäusetiefe | 90 mm |
| Umgebungstemperaturbereich | -5 °C - 40 °C |
