Elektrische Fensterverriegelung PA-ZV-ELIMATIC-I
| Artikelnummer | B5 6202 |
| Eingangsspannung | 24 V DC |
| Bemessungsstrom | 1.4 A |
| Einschaltdauer | 30 % |
Elektrische Zusatzverriegelung PA-ZV-ELIMATIC-I
24 V DC / 1,4 A

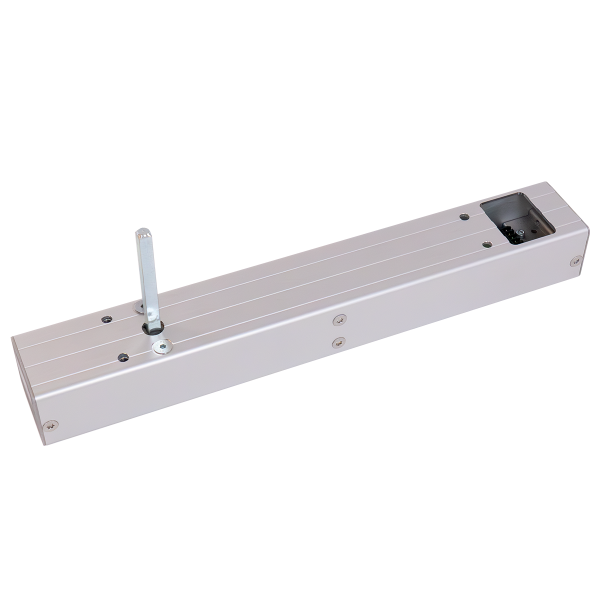

Der busfähige Verriegelungsantrieb PA-ZV-ELIMATIC-I wird in einem kompakten Metallgehäuse ausgeliefert. Er beinhaltet einen Vierkantstift (7 x 7 mm) zur Anbindung an den Verriegelungsmechanismus des Fensters und einen SICO-Plug Anschluss. Es bestehen Einstellmöglichkeiten über Software oder manuell (Drehrichtung / Drehwinkel). Ausgestattet ist die PA-ZV-ELIMATIC-I mit Busanschluss über SICO.
Technische Daten:
Bemessungsspannung: 24 V DC (- 15 % / + 15 %)
Restwelligkeit: max. 500 mV
Bemessungsstrom: 1,4 A
Max. Anlaufstrom: 1,6 A
Max. Abschaltstrom: 1,05 A
Einschaltdauer: 30% (ON: 3 min. / OFF: 7 min.)
Max. Drehmoment (Standard): 7,8 Nm
Drehmoment (Einstellbar über Stromaufnahme): 5,6 - 9,0 Nm
Öffnungszeit (Bemessungslast / 180°): ≤ 10 s
Schutzart: IP32
Temperaturbereich: 0°C bis +75°C
Gehäuse: Aluminium E6/EV1
Anschluss: SICO-Anschlussleitung
Abschaltung: eingebaute elektronische Lastabschaltung
Abmessungen (LxBxH): 310 x 51 x 43 mm
Gewicht: 0,95 kg
Hersteller:
SIMON PROtec Systems GmbH | Medienstraße 8 | D-94036 Passau
Typ: Elektrische Zusatzverriegelung PA-ZV-ELIMATIC-I
Artikelnummer: B5 6202
WEEE-Reg.-Nr.: DE 97535049
| Matchcode | PA-ZV-ELIMATIC-I |
| Artikelname | Elektrische Fensterverriegelung PA-ZV-ELIMATIC-I |
| Artikelnummer | B5 6202 |
| Eingangsspannung | 24 V DC |
| Bemessungsstrom | 1.4 A |
| Eingangsspannungsbereich | - 15 % / + 15 % |
| Restwelligkeit | 500 mV |
| Abschaltung | eingebaute elektronische Lastabschaltung |
| Schutzart | IP32 |
| Einschaltdauer | 30 % |
| Montageart | aufgesetzt |
| Gewicht | 0.95 kg |
| Gehäuse | Aluminium E6/EV1, eloxiert |
| Gehäuseart | Aluminium |
| Gehäuselänge | 310 mm |
| Gehäusebreite | 50 mm |
| Gehäusehöhe | 41 mm |
| Schutzklasse | III |
| Anschlussleitung | SICO-Anschlussleitung 3 × 0,5 mm² oder 6 × 0,5 mm² |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | 0 °C - +75 °C |
