Hauptbedienstelle für RWA-Anlagen HE 082 Orange
| Artikelnummer | A3 2150 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |

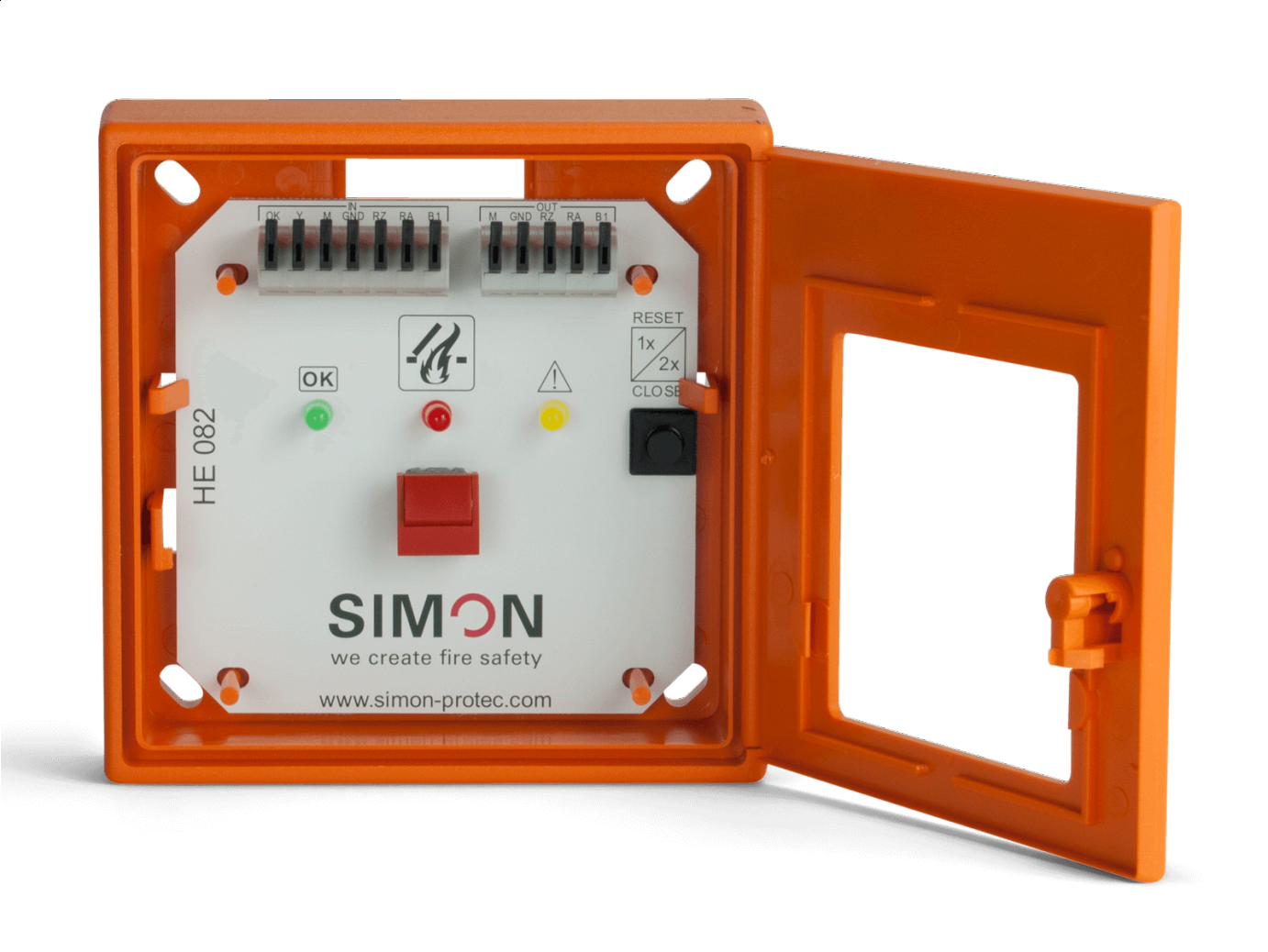

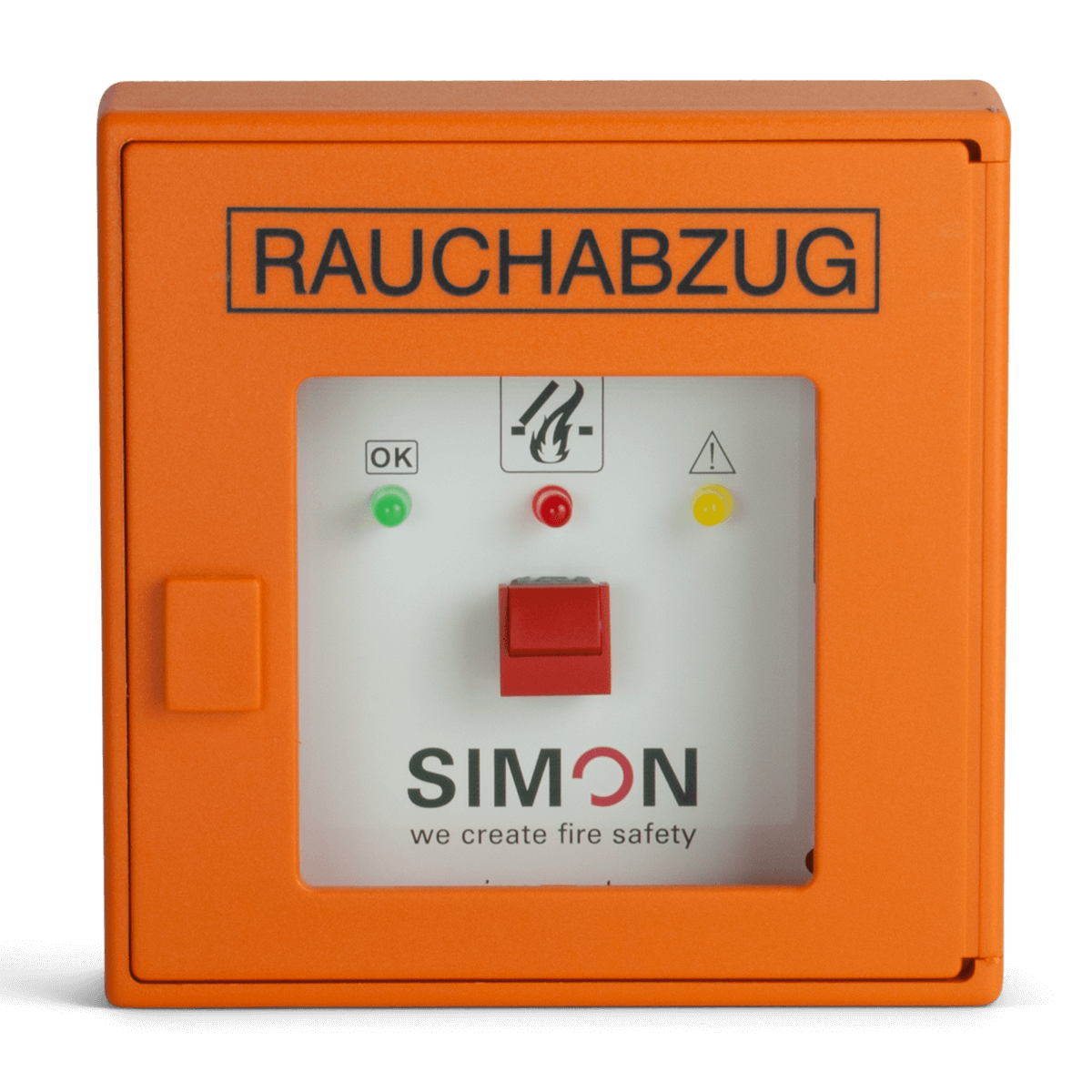

Elektrische Handansteuereinrichtung, HE 082 orange
Die HE 082 Orange ist eine Hauptbedienstelle von elektrischen leitungsüberwachten RWA-Anlagen (SHEV 3, SHEV 6, ESM-T/X,– geprüft nach DIN EN 12101-9) mit einer Platine, die ausgewechselt werden kann. AUF“-Taster und der „ZU“-Taster (Schließer) sind inklusive. Auf der HE 082 Orange befinden sich drei LED-Anzeigen für RWA, die den Betriebszustand der Handansteuerung signalisieren: ausgelöst (rot), betriebsbereit (grün) und Störung (gelb) - nach VdS-Richtlinie 2592 und im Sinne der MBO.
Die HE 082 Orange wurde in einem stoßfesten Kunststoffgehäuse (ABS) nach DIN 14655, EN 54, untergebracht und ist in der RAL-Farbe 2011 (nach VdS 2592) erhältlich (komplett mit Dünnglasscheibe und Schlüssel als eine Einheit).
Maße: 125*125*36 mm (H*B*T).
| Matchcode | HE 082 Orange |
| Artikelname | Hauptbedienstelle für RWA-Anlagen HE 082 Orange |
| Artikelnummer | A3 2150 |
| Eingangsspannung | 24 V DC |
| LED Anzeigen | Rot = Auslösung (RWA AUF) Gelb = Störung Grün = Betriebsbereit |
| Schutzart | IP40 |
| Gewicht | 0.2 kg |
| Gehäuse | Aufputz-Kunststoffgehäuse, optional im Unterputzgehäuse mit Drehtüre, Einschlagscheibe und Schlüssel |
| Gehäuseart | Kunststoff |
| Farbe | Orange (RAL 2011) |
| Gehäusebreite | 125 mm |
| Gehäusehöhe | 125 mm |
| Gehäusetiefe | 36 mm |
| Schutzklasse | III |
| Nennbetriebstemperatur | 20 °C |
| Umgebungstemperaturbereich | -5 °C - 75 °C |
